I. نظرة عامة على مؤشر مرور مكشطة EMT

• مقدمة في التكنولوجيا والغرض

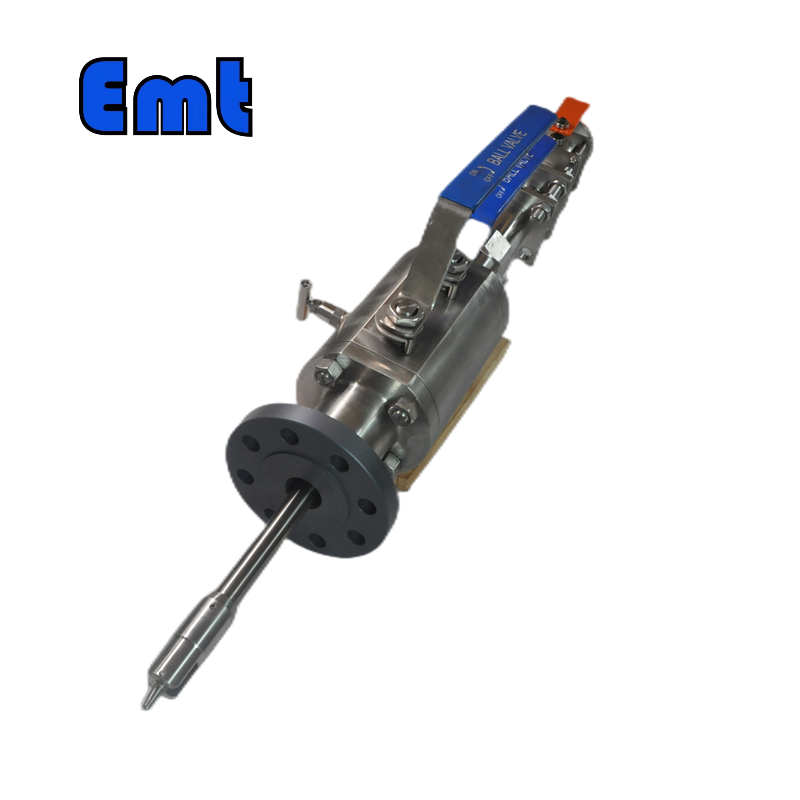

يمثل مؤشر مرور مكشطة EMT قفزة إلى الأمام في تكنولوجيا صيانة خطوط الأنابيب. في جوهره ، تم تصميم هذا الجهاز لتوفير مراقبة دقيقة في الوقت الفعلي لممرات الخنازير داخل خطوط الأنابيب. يتمثل دورها الأساسي في ضمان الاستمرارية التشغيلية ومنع أي توقف ناتج عن عدم اليقين في موقع الخنازير وحركتها. علاوة على ذلك ، من خلال آلية التشغيل المتقدمة ، فإنه يسمح بالتكامل السلس في أنظمة خطوط الأنابيب الحالية. يعزز كفاءتها وسلامتها.

• وصف أنواع العرض ووظائفها

بالانتقال إلى التفاصيل ، يشتمل مؤشر مرور مكشطة EMT على أربعة خيارات عرض متميزة ، تم تصميم كل منها لتلبية احتياجات المراقبة المتنوعة:

تبرز شاشة B كمؤشر أساسي ، مع علامة إشارة تدور من الوضع الأفقي إلى الوضع الرأسي عند عبور الخنزير. هذه الإشارة المرئية واضحة ومباشرة ولكنها فعالة لإجراء فحوصات يدوية سريعة.

تأخذها شاشة C إلى مستوى أعلى من خلال دمج استجابة ميكانيكية. فهو لا ينقل علامة الإشارة فحسب ، بل يقوم أيضا بإشراك مفتاح SPDT أو DPDT. يتم الحفاظ على هذا الإجراء ، مما يوفر إشارة دائمة حتى تتم إعادة التعيين يدويا أو تلقائيا.

شاشة D هي الخبير الرقمي للمجموعة ، حيث تبدأ مؤقتا رقميا يلتقط ويخزن اللحظة الدقيقة لاكتشاف الخنازير. إلى جانب تنشيط المفتاح المشابه لشاشة C ، فإنه يضيف طبقة من الدقة الحساسة للوقت إلى العملية.

شاشة الأقراص المضغوطة هي الهجينة ، حيث تجمع بين اليقظة الميكانيكية لشاشة C وبراعة تسجيل الوقت لشاشة D. يتميز بآلية تشغيل يتم إعادة ضبطها بعد مرور الخنزير ، مما يضمن أن النظام جاهز للدورة التالية دون تدخل يدوي.

• شرح تكوينات التركيب

أخيرا ، بينما نتعمق في تكوينات التركيب ، يوضح مؤشر مرور مكشطة EMT تعدد الاستخدامات. تم تصميم النموذج الذي ينتهي ب REUV للسيناريوهات التي يفضل فيها الصمام الكروي العلوي ، عادة فوق الأساس. على العكس من ذلك ، تم تصميم النماذج التي تنتهي ب REDV للمواقف التي تتطلب تركيب صمام كروي منخفض ، أسفل مستوى الأساس. يؤكد هذا التفكير المدروس للفروق الدقيقة في التثبيت على قدرة الجهاز على التكيف مع الإعدادات الصناعية المتنوعة.

باختصار ، فإن مؤشر مرور مكشطة EMT ليس مجرد أداة ولكنه حل شامل ، يستوعب المتطلبات الدقيقة لمراقبة خطوط الأنابيب بدقة وقدرة على التكيف.

II. عملية التثبيت

• إعداد خط الأنابيب

قبل بدء التثبيت المادي ، من الأهمية بمكان إعداد خط الأنابيب لضمان تطابق سلس مع مؤشر مرور مكشطة EMT. تتضمن مرحلة التحضير هذه التحقق من أن الحافة تلتزم بالمواصفات القياسية. سواء كنت تتماشى مع معيار ANSI B 16.5 المجرب والحقيقي أو تصميم شفة مصمم خصيصا ، فإن الامتثال هو مفتاح التثبيت الناجح.

علاوة على ذلك ، يعد الاهتمام بالتفاصيل أمرا بالغ الأهمية عندما يتعلق الأمر بالجانب المكاني للإعداد. يجب أن يكون هناك خلوص يبلغ 150 مم - أو مسافة مخصصة تناسب المتطلبات المحددة بين الوجه العلوي للشفة والجدار الداخلي للأنبوب. هذه الفجوة ضرورية للتشغيل الصحيح للمؤشر بمجرد تثبيته.

• تعليمات التجميع

عندما ننتقل إلى التجميع ، تبدأ العملية بوضع حشية الختم. هذا المكون مهم لتحقيق ختم محكم ويجب أن يكون متوافقا مع نوع الحافة ؛ بالنسبة لشفة RF ، فإن حشية 3.2 مم قياسية. سيؤدي التأكد من وضع الحشية بشكل صحيح إلى تمهيد الطريق للأداء الأمثل للمؤشر.

بعد ذلك ، بيد دقيقة ، يتم إدخال نهاية الزناد للمؤشر في خط الأنابيب. هذه الخطوة محورية لأن المشغل هو قلب قدرة اكتشاف الجهاز. بمجرد وضع الزناد في مكانه ، يمكن توصيل الحافة. يتم ذلك عن طريق محاذاتها مع واجهة خط الأنابيب وتثبيتها بإحكام بمسامير. وبالتالي الزواج من المؤشر إلى خط الأنابيب.

• ضبط اتجاه الشاشة

الآن ، دعنا نركز على الضبط الدقيق لاتجاه العرض - وهو جانب قد يبدو صغيرا ولكنه مهم لسهولة القراءة وسهولة الاستخدام.

بالنسبة لشاشات B و C و CD ، يكون الضبط واضحا. ابدأ بفك الصواميل الأربعة الموجودة أسفل الحافة المربعة للشاشة قليلا. بعد ذلك ، بحركة لطيفة ومدروسة ، قم بتدوير الشاشة في اتجاه عقارب الساعة إلى الموضع الذي تريده. بمجرد الرضا عن المحاذاة ، يجب إعادة إحكام ربط الصواميل لقفل الشاشة في مكانها.

تتطلب شاشة D ، بتطورها الرقمي ، نهجا مختلفا. هنا ، ستحتاج إلى فك الجوز المخرش الموجود أسفل الشاشة. يتيح لك ذلك ضبط الشاشة على الاتجاه الصحيح. بعد إجراء التعديل ، أعد تأمين الجوز المخرش لضمان بقاء الشاشة ثابتة في الموضع المختار.

طوال عملية التثبيت ، من الضروري المتابعة بدقة ولمسة لطيفة. تم تصميم هذه الخطوات بدقة لضمان ذلك بمجرد تثبيتها. يعمل مؤشر مرور مكشطة EMT بشكل لا تشوبه شائبة ، ليصبح جزءا لا يتجزأ من البنية التحتية لخطوط الأنابيب الخاصة بك.

III. الصيانة والخدمة

• تحديد تلف الختم والتسرب

الصيانة الدورية هي حجر الزاوية في طول عمر أي نظام ميكانيكي ، ومؤشر مرور مكشطة EMT ليس استثناء. تتمثل الخطوة الأولى في صيانة هذا الجهاز في مراقبة أي علامات على تلف الختم أو تسربه. يمكن لمثل هذه المشكلات أن تعرض سلامة النظام للخطر ، مما يؤدي إلى عدم الكفاءة التشغيلية أو حتى التوقف عن العمل. إذا لاحظت أي رطوبة أو بقايا تشير إلى حدوث تسرب ، فهذه علامة منبهة على أن الأختام قد تتطلب الاهتمام.

• تعليمات استبدال الأختام الخارجية

إذا واجهت ختما خارجيا مخترقا ، فيجب اتخاذ إجراء سريع لاستعادة النظام إلى قدرته الكاملة. يعد استبدال الختم الخارجي إجراء مباشرا يمكن إجراؤه عادة في الحقل. أولا ، تأكد من إزالة الضغط من النظام ، باتباع بروتوكولات السلامة لحماية كل من الأفراد والمعدات. بمجرد أن تصبح آمنا ، يمكنك إزالة الختم التالف واستبداله بختم جديد ، مما يضمن تثبيته بشكل صحيح لإعادة إنشاء ختم قوي.

• خدمة الشركة المصنعة للأختام الداخلية

على العكس من ذلك ، تمثل الأختام الداخلية تحديا أكثر تعقيدا وليست عادة مرشحة للخدمة في الموقع. بالنسبة لهذه المكونات ، من الأفضل اللجوء إلى المحترفين. تواصل مع الشركة المصنعة للخدمة ، لأنها تمتلك الأدوات والخبرات المتخصصة لإصلاح أو استبدال موانع التسرب الداخلية دون المساس بوظائف المؤشر.

• تحرير الضغط لإزالة كاشف الخنازير غير القابل للاسترداد

في حالة الحاجة إلى إزالة كاشف الخنازير غير القابل للاسترجاع ، من الضروري تحرير أي ضغط داخل خط الأنابيب بشكل صحيح للحفاظ على بيئة عمل آمنة. يجب تنفيذ العملية بدقة وعناية ، مما يضمن تخفيف كل الضغط قبل إجراء أي محاولة لتفكيك الكاشف من خط الأنابيب.

• أدوات خاصة لإزالة نواة كاشف الخنازير القابلة للاسترجاع

هناك حاجة إلى أدوات متخصصة عند التعامل مع الإزالة الأساسية لكاشف الخنازير القابل للاسترجاع. تم تصميم هذه الأدوات لتسهيل الإجراء أثناء تعرض النظام للضغط ، مما يضمن إمكانية إجراء الصيانة دون الحاجة إلى إيقاف تشغيل النظام بالكامل - وهي ميزة كبيرة في الحفاظ على استمرارية التشغيل.

• تفاصيل SN2-TQZ-x-REDV تحت الضغط

عند معالجة الصيانة لطراز SN2-TQZ-x-REDV تحت الضغط ، يتم تضمين مجموعة متخصصة من الخطوات والأدوات. وتشمل هذه استخدام الترباس الطويل والجوز القياسي ، جنبا إلى جنب مع مفتاح ربط مشترك. يعد اتباع الوثائق التفصيلية المقدمة أمرا بالغ الأهمية لضمان تنفيذ الإجراء بأمان وفعالية.

• تفاصيل SN2-TQZ-x-REUV تحت الضغط

وبالمثل ، يتطلب نموذج SN2-TQZ-x-REUV مجموعة الأدوات والإجراءات الخاصة به للصيانة تحت الضغط. يضمن الالتزام بالإرشادات المحددة لهذا النموذج إمكانية الوصول إلى المكونات الداخلية وصيانتها دون المساس بسلامة النظام أو سلامة موظفي الصيانة.

في الختام ، يعد الحفاظ على مؤشر مرور مكشطة EMT عملية تمزج بين اليقظة والدقة. باتباع هذه الإرشادات وتبني نهج استباقي للخدمة والصيانة. ثم ستضمن موثوقية وطول عمر أداة مراقبة خطوط الأنابيب التي لا غنى عنها.

IV..صيفي

في النهاية ، يعد مؤشر مرور مكشطة EMT أداة أساسية للمراقبة والكشف في الوقت الفعلي عن ممرات الخنازير داخل خطوط الأنابيب ، مما يضمن التشغيل السلس وصيانة أنظمة خطوط الأنابيب. يقدم مجموعة من أنواع العرض - B و C و D. والأقراص المضغوطة - كل منها مصمم لتلبية الاحتياجات التشغيلية المحددة بإشارات مرئية وميكانيكية ، بالإضافة إلى إمكانات التتبع الرقمي. مع تكوينات التركيب المرنة مثل REUV و REDV ، فإنه يستوعب سيناريوهات التثبيت المختلفة.

تم تحديد عملية التثبيت بدقة ، مع التأكيد على أهمية الإعداد المناسب والتجميع الدقيق والتوجيه الدقيق للشاشات. تسلط بروتوكولات الصيانة والخدمة الضوء على ضرورة إجراء عمليات تفتيش منتظمة لتحديد تلف موانع التسرب ، وتعليمات مباشرة لاستبدال موانع التسرب الخارجية ، والحاجة إلى تدخل الشركة المصنعة للأختام الداخلية. بالإضافة إلى ذلك ، يغطي قسم الصيانة الإزالة الآمنة لأجهزة الكشف عن الخنازير غير القابلة للاسترجاع واستخدام الأدوات المتخصصة لخدمة النماذج القابلة للاسترجاع تحت الضغط.

بشكل عام ، يعد مؤشر مرور مكشطة EMT جهازا قويا وموثوقا به. عند تركيبها وصيانتها بشكل صحيح ، يصبح مكونا حيويا في الحفاظ على كفاءة وسلامة وسلامة عمليات خطوط الأنابيب.
