I. بررسی اجمالی شاخص عبور EMT Scraper

• مقدمه ای بر تکنولوژی و هدف

شاخص EMT Scraper Passage نشان دهنده یک جهش رو به جلو در تکنولوژی تعمیر و نگهداری خط لوله است. در هسته ان، این دستگاه برای ارائه زمان واقعی، نظارت دقیق بر معابر خوک در خطوط لوله مهندسی شده است. نقش اصلی ان اطمینان از تداوم عملیاتی و جلوگیری از هر گونه خرابی ناشی از عدم اطمینان از محل و حرکت خوک است. علاوه بر این، با مکانیسم محرک پیشرفته ان، اجازه می دهد تا ادغام یکپارچه در سیستم های خط لوله موجود. این باعث افزایش کارایی و ایمنی انها می شود.

• شرح انواع نمایش و عملکرد انها

انتقال به جزئیات، EMT Scraper Passage Indicator شامل چهار گزینه نمایش متمایز است که هر کدام برای پاسخگویی به نیازهای نظارتی متنوع ساخته شده است:

The B Display stands out as the fundamental indicator, with an indication flag that pivots from a horizontal to a vertical position upon the pig’s transit. This visual cue is straightforward yet effective for quick manual checks.

C Display با یکپارچه سازی یک پاسخ مکانیکی ان را یک درجه بالاتر می برد. این نه تنها پرچم نشانه را تغییر می دهد، بلکه یک سوئیچ SPDT یا DPDT را نیز درگیر می کند. این عمل حفظ می شود و یک سیگنال پایدار را تا زمانی که به صورت دستی یا خودکار تنظیم مجدد شود، ارائه می دهد.

D Display دانشمند دیجیتال گروه است که یک تایمر دیجیتال را اغاز می کند که لحظه دقیق تشخیص خوک را ضبط و ذخیره می کند. همراه با فعال سازی سوئیچ شبیه به C Display، یک لایه دقت حساس به زمان را به عملیات اضافه می کند.

The CD Display is the hybrid, combining the mechanical alertness of the C Display with the time-recording prowess of the D Display. It boasts a trigger mechanism that resets after the pig’s passage, ensuring the system is ready for the next cycle without manual intervention.

• توضیح تنظیمات نصب

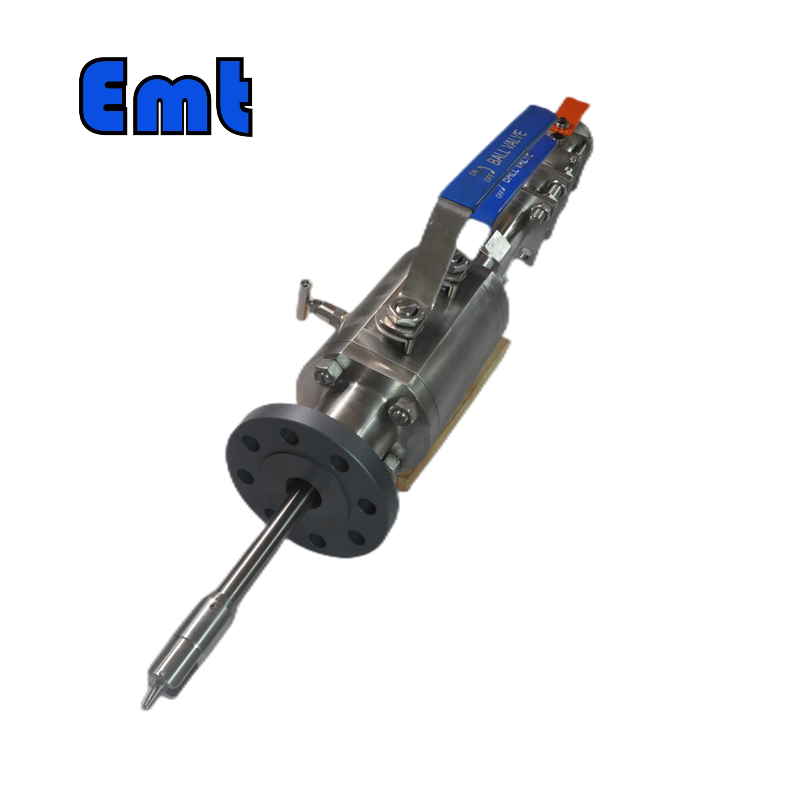

Finally, as we delve into the mounting configurations, the EMT Scraper Passage Indicator demonstrates versatility. The model ending in REUV is designed for scenarios where the upper ball valve is preferred, typically above the foundation. Conversely, models ending in REDV are tailored for situations necessitating a lower ball valve installation, below the foundation level. This thoughtful consideration of installation nuances underscores the device’s adaptability to varied industrial setups.

به طور خلاصه، شاخص EMT Scraper Passage فقط یک ابزار نیست، بلکه یک راه حل جامع است که خواسته های ظریف نظارت بر خط لوله را با دقت و سازگاری سازگار می کند.

II. فرایند نصب

• اماده سازی خط لوله

Before the physical installation begins, it’s paramount to prepare the pipeline to ensure a seamless match with the EMT Scraper Passage Indicator. This preparation phase involves verifying that the flange adheres to standardized specifications. Whether you’re aligning with the tried-and-true ANSI B 16.5 standard or a custom-tailored flange design, compliance is key to a successful installation.

Moreover, attention to detail is crucial when it comes to the spatial aspect of the setup. There needs to be a clearance of 150mm—or a custom distance that fits the specific requirements between the top face of the flange and the pipe’s internal wall. This gap is essential for the correct functioning of the indicator once installed.

• دستورالعمل مجمع

همانطور که ما به مونتاژ منتقل می شویم، این فرایند با قرار دادن واشر اب بندی اغاز می شود. این جزء برای دستیابی به مهر و موم هوادهی حیاتی است و باید با نوع فلنج سازگار باشد. برای فلنج RF، واشر 3.2 میلی متری استاندارد است. اطمینان از اینکه واشر به درستی قرار می گیرد، مرحله را برای عملکرد مطلوب شاخص تنظیم می کند.

Next, with a careful hand, the trigger end of the indicator is to be inserted into the pipeline. This step is pivotal as the trigger is the heart of the device’s detection capability. Once the trigger is in place, the flange can be attached. This is done by aligning it with the pipeline interface and securing it firmly with bolts. Thus marrying the indicator to the pipeline.

• تنظیم جهت نمایش

Now, let’s focus on the fine-tuning of the display orientation—an aspect that might seem small but is significant for readability and usability.

برای نمایش B، C و CD، تنظیم ساده است. با کمی شل کردن چهار مهره واقع در زیر فلنج مربع صفحه نمایش شروع کنید. سپس، با یک حرکت ملایم و در عین حال عمدی، صفحه نمایش را در جهت عقربه های ساعت به موقعیت مورد نظر خود بچرخانید. هنگامی که از هم ترازی راضی شد، اجیل باید دوباره محکم شود تا صفحه نمایش را در جای خود قفل کند.

The D display, with its digital sophistication, requires a different approach. Here, you’ll need to unscrew the knurled nut that sits under the display. This allows you to adjust the display to the correct orientation. After making the adjustment, re-secure the knurled nut to ensure the display remains fixed in the chosen position.

Throughout the installation process, it’s essential to proceed with both precision and a gentle touch. These steps have been meticulously crafted to ensure that once installed. The EMT Scraper Passage Indicator functions flawlessly, becoming an integral part of your pipeline infrastructure.

III. تعمیر و نگهداری و خدمات

• شناسایی اسیب و نشت مهر و موم

Regular maintenance is a cornerstone in the longevity of any mechanical system, and the EMT Scraper Passage Indicator is no exception. The first step in the upkeep of this device is to keep a vigilant eye out for any signs of seal damage or leakage. Such issues can compromise the integrity of the system, leading to operational inefficiencies or even downtime. If you notice any moisture or residue that suggests a leak, it’s a telltale sign that the seals may require attention.

• دستورالعمل جایگزینی برای مهر و موم خارجی

Should you encounter a compromised external seal, swift action is required to restore the system to its full capability. Replacing an external seal is a straightforward procedure that can typically be performed in the field. First, ensure that the system is depressurized, following safety protocols to protect both personnel and equipment. Once safe, you can remove the damaged seal and replace it with a new one, ensuring it’s seated properly to re-establish a robust seal.

• خدمات تولید کننده برای مهر و موم داخلی

Conversely, internal seals present a more complex challenge and are not typically a candidate for on-site servicing. For these components, it’s best to turn to the professionals. Reach out to the manufacturer for servicing, as they possess the specialized tools and expertise to repair or replace internal seals without compromising the functionality of the indicator.

• انتشار فشار برای حذف اشکارساز خوک غیر قابل بازیابی

در صورتی که یک اشکارساز خوک غیر قابل بازیابی باید برداشته شود، بسیار مهم است که به درستی هر گونه فشار در خط لوله برای حفظ یک محیط کاری امن ازاد شود. این فرایند باید با دقت و دقت انجام شود تا اطمینان حاصل شود که تمام فشارها قبل از هر گونه تلاش برای جدا کردن اشکارساز از خط لوله کاهش می یابد.

• ابزارهای ویژه برای حذف هسته اشکارساز خوک قابل بازیابی

Specialized tools are required when dealing with the core removal of a retrievable pig detector. These tools are designed to facilitate the procedure while the system is under pressure, ensuring that maintenance can be carried out without the need for a full system shutdown—a significant advantage in maintaining operational continuity.

• مشخصات SN2-TQZ-x-REDV تحت فشار

هنگام رسیدگی به تعمیر و نگهداری برای مدل SN2-TQZ-x-REDV تحت فشار، مجموعه ای تخصصی از مراحل و ابزارها درگیر هستند. این شامل استفاده از یک پیچ بلند و مهره استاندارد، همراه با یک کلید مشترک است. پیروی از مستندات دقیق ارائه شده برای اطمینان از اینکه این روش با خیال راحت و موثر انجام می شود، حیاتی است.

• مشخصات SN2-TQZ-x-REUV تحت فشار

Similarly, the SN2-TQZ-x-REUV model requires its own set of tools and procedures for maintenance under pressure. Adhering to the specific guidance for this model ensures that the internal components can be accessed and serviced without compromising the system’s integrity or the safety of the maintenance staff.

در نتیجه، حفظ شاخص گذرگاه EMT Scraper فرایندی است که هوشیاری را با دقت ترکیب می کند. با پیروی از این دستورالعمل ها و پذیرش یک رویکرد پیشگیرانه برای تعمیر و نگهداری. سپس شما قابلیت اطمینان و طول عمر این ابزار نظارت بر خط لوله ضروری را تضمین کنید.

Ⅳ.Summery

In the end, the EMT Scraper Passage Indicator is an essential tool for the real-time monitoring and detection of pig passages within pipelines, ensuring the smooth operation and maintenance of pipeline systems. It offers a range of display types—B, C, D. And CD—each designed to meet specific operational needs with visual and mechanical signals, as well as digital tracking capabilities. With flexible mounting configurations such as REUV and REDV, it accommodates various installation scenarios.

فرایند نصب با دقت مشخص شده است، با تاکید بر اهمیت اماده سازی مناسب، مونتاژ دقیق و جهت گیری دقیق نمایش ها. پروتکل های تعمیر و نگهداری و خدمات ضرورت بازرسی های منظم برای شناسایی اسیب مهر و موم، دستورالعمل های ساده برای جایگزینی مهر و موم های خارجی و نیاز به مداخله تولید کننده برای مهر و موم داخلی را برجسته می کند. علاوه بر این، بخش تعمیر و نگهداری شامل حذف ایمن اشکارسازهای خوک غیر قابل بازیابی و استفاده از ابزارهای تخصصی برای خدمات مدل های قابل بازیابی تحت فشار است.

به طور کلی، EMT Scraper Passage Indicator یک دستگاه قوی و قابل اعتماد است. هنگامی که به درستی نصب و نگهداری می شود، به یک جزء حیاتی در حفظ کارایی، ایمنی و یکپارچگی عملیات خط لوله تبدیل می شود.
